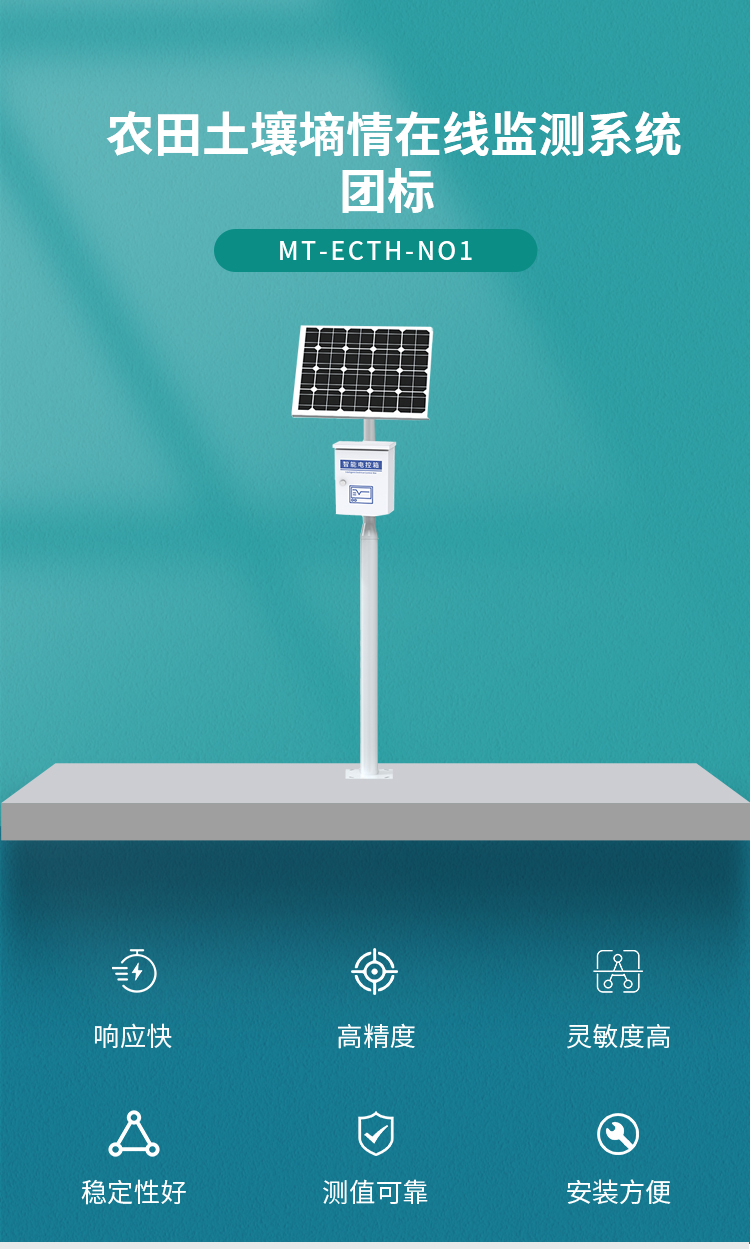

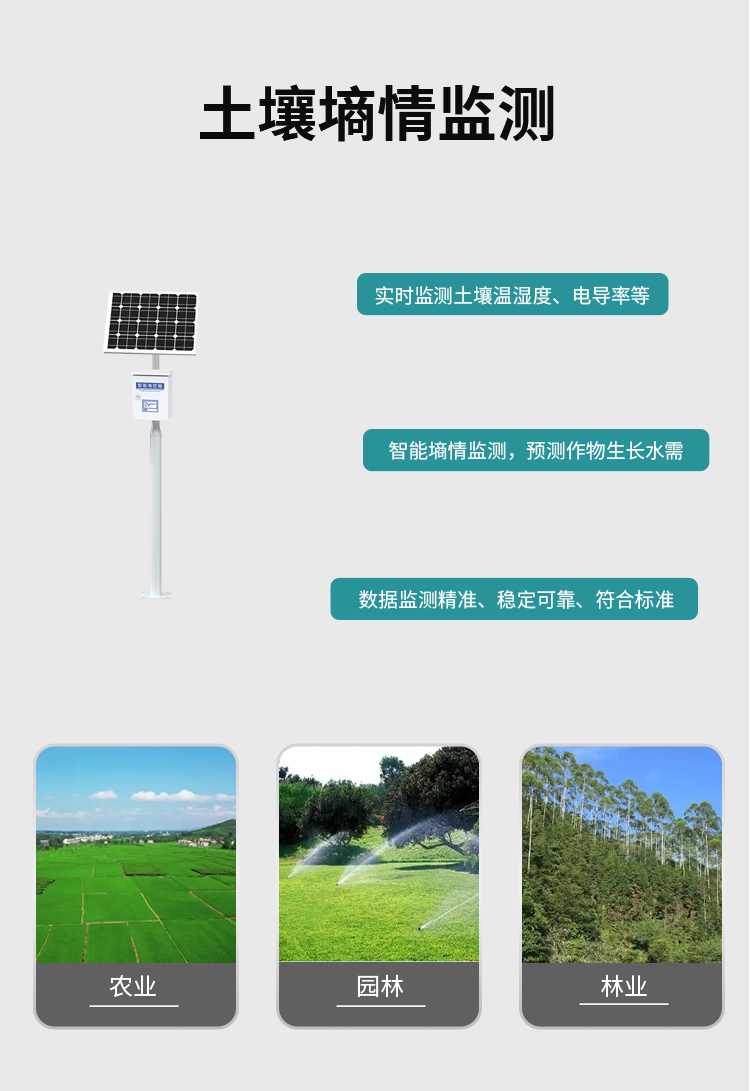

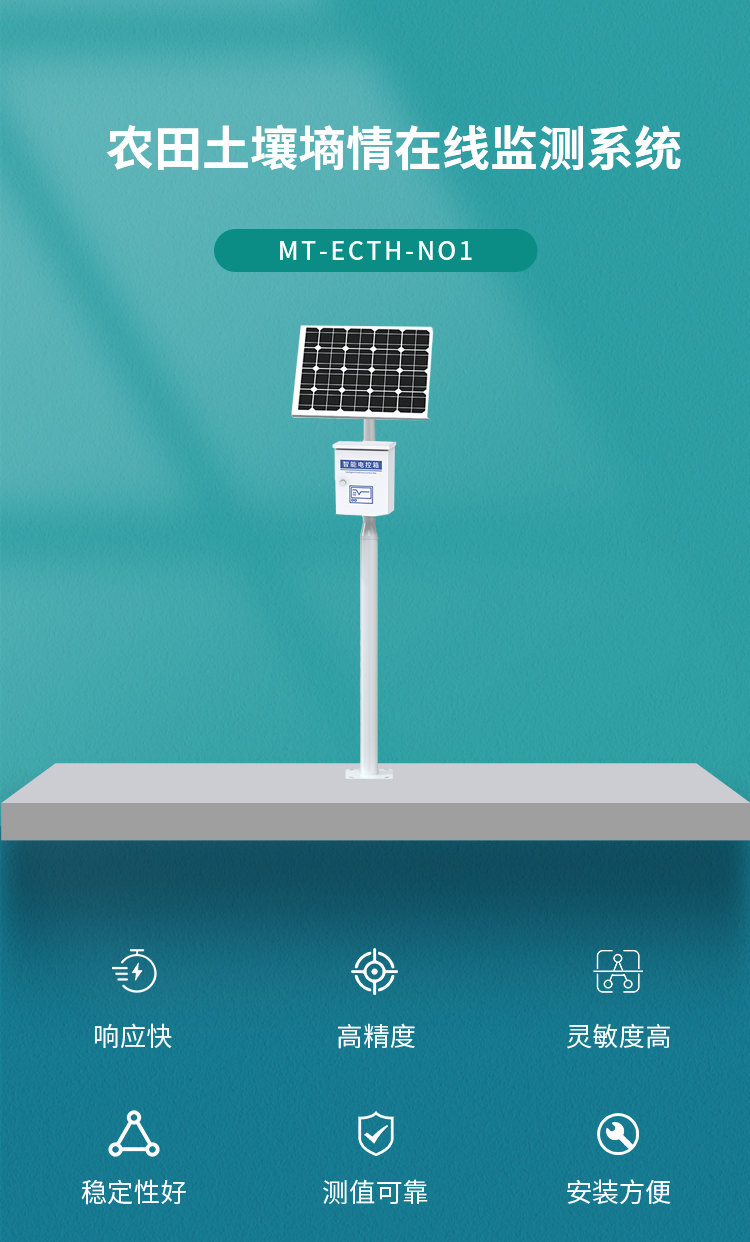

MT-ECTH-NO1农田土壤墒情在线监测系统是一款集土壤温湿度采集、存储、传输和管理于一体的土壤墒情自动监测系统。由多通道数据采集仪、土壤电导率传感器、土壤温度传感器等气象传感器组成。

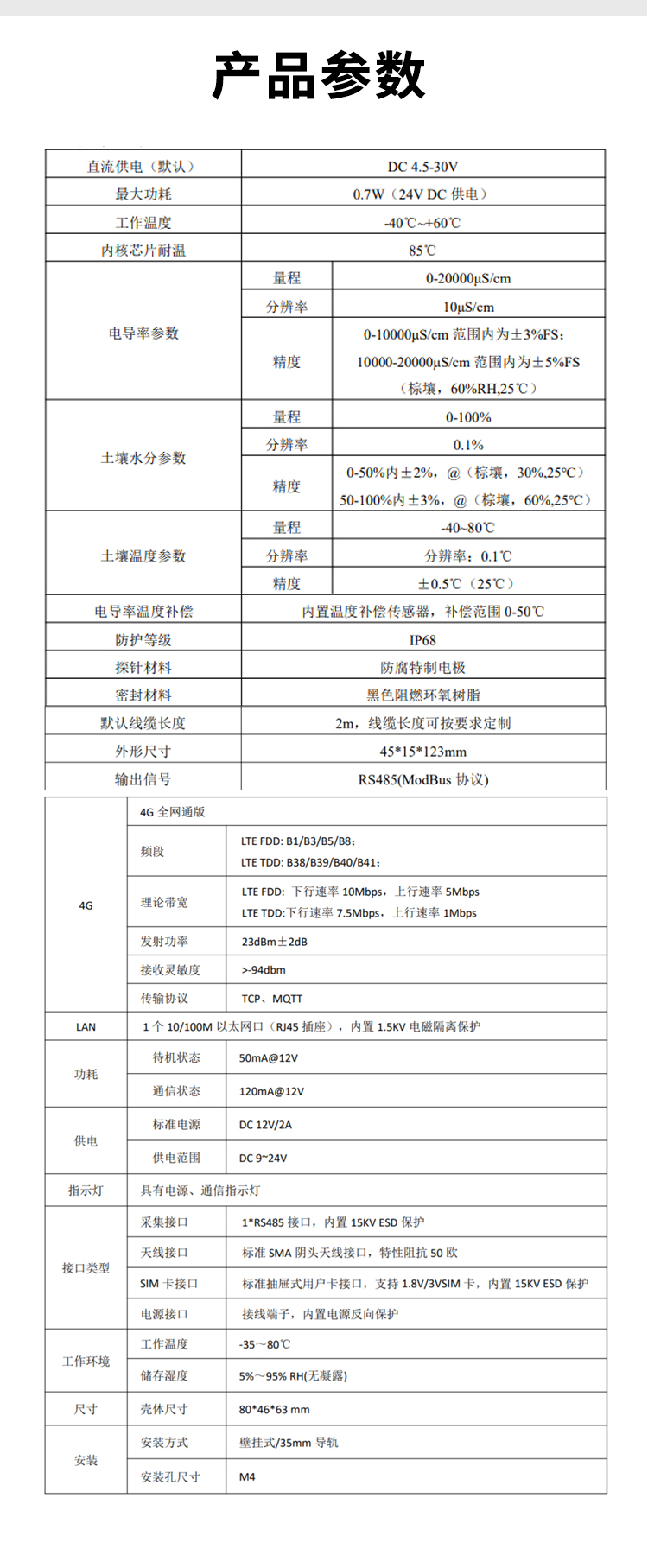

参数类别 | 技术规格 |
供电与环境 | |
直流供电电压 | DC 4.5-30V |
最大功耗 | 0.7W（@24V DC） |
工作温度 | -40°C ~ +60°C |
内核芯片耐温 | 85°C |
电导率参数 | |
量程 | 0-20,000μS/cm |
分辨率 | 10μS/cm |
精度 | - 0-10,000μS/cm：±3%FS- 10,000-20,000μS/cm：±5%FS（棕壤，60%RH，25°C） |
温度补偿 | 内置传感器，补偿范围0-50°C |
土壤水分参数 | |
量程 | 0-100% |
分辨率 | 0.1% |
精度 | - 0-50%：±2%（棕壤，30%，25°C）- 50-100%：±3%（棕壤，60%，25°C） |
土壤温度参数 | |
量程 | -40°C ~ +80°C |
分辨率 | 0.1°C |
精度 | ±0.5°C（@25°C） |
防护与材料 | |
防护等级 | IP68（可长期浸水） |
探针材料 | 304不锈钢/防腐特制电极 |
密封材料 | 黑色阻燃环氧树脂 |
其他参数 | |
输出信号 | RS485（ModBus-RTU协议） |
默认线缆长度 | 2米（支持定制） |
外形尺寸 | 45×15×123mm |
文档版本 | V1.1 |

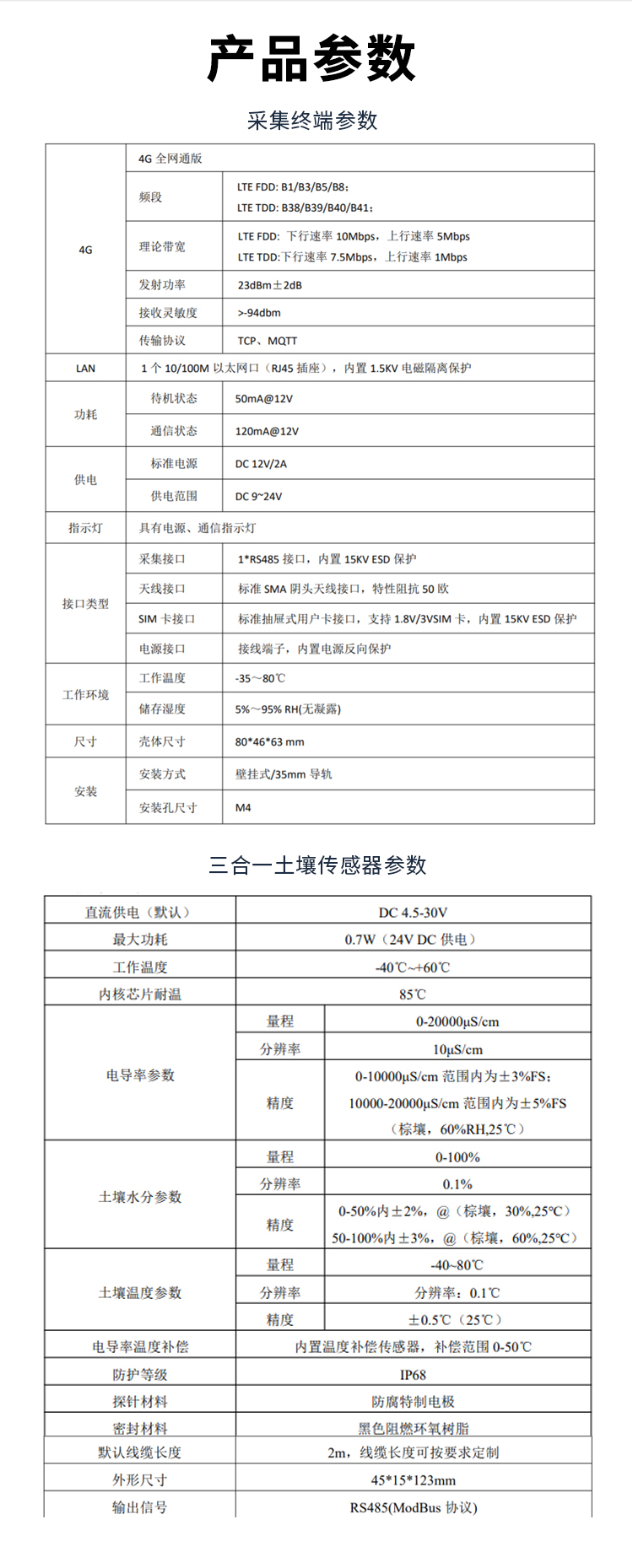

参数类别 | 技术规格 |
4G参数 | |
频段 | - LTE FDD: B1/B3/B5/B8- LTE TDD: B38/B39/B40/B41 |
理论带宽 | - LTE FDD：下行10Mbps / 上行5Mbps- LTE TDD：下行7.5Mbps / 上行1Mbps |
发射功率 | 23dBm±2dB |
接收灵敏度 | >-94dBm |
传输协议 | TCP、MQTT |
功耗参数 | |
以太网口（LAN） | 1×10/100M RJ45，内置1.5KV电磁隔离保护 |
待机电流 | 50mA@12V |
通信电流 | 120mA@12V |
供电参数 | |
标准电源 | DC 12V/2A |
供电范围 | DC 9~24V |
指示灯 | 电源状态、通信状态双指示灯 |
接口类型 | |
采集接口 | 1×RS485，内置15KV ESD保护 |
天线接口 | SMA阴头（50Ω阻抗） |
SIM卡接口 | 抽屉式，支持1.8V/3V SIM卡，15KV ESD保护 |
电源接口 | 接线端子，内置电源反接保护 |
工作环境 | |
工作温度 | -35°C ~ +80°C |
储存湿度 | 5%~95% RH（无凝露） |
物理规格 | |
壳体尺寸 | 80×46×63 mm |
安装方式 | 壁挂式 / 35mm导轨 |
安装孔尺寸 | M4 |
