M4315低功耗远程采集终端

简介:

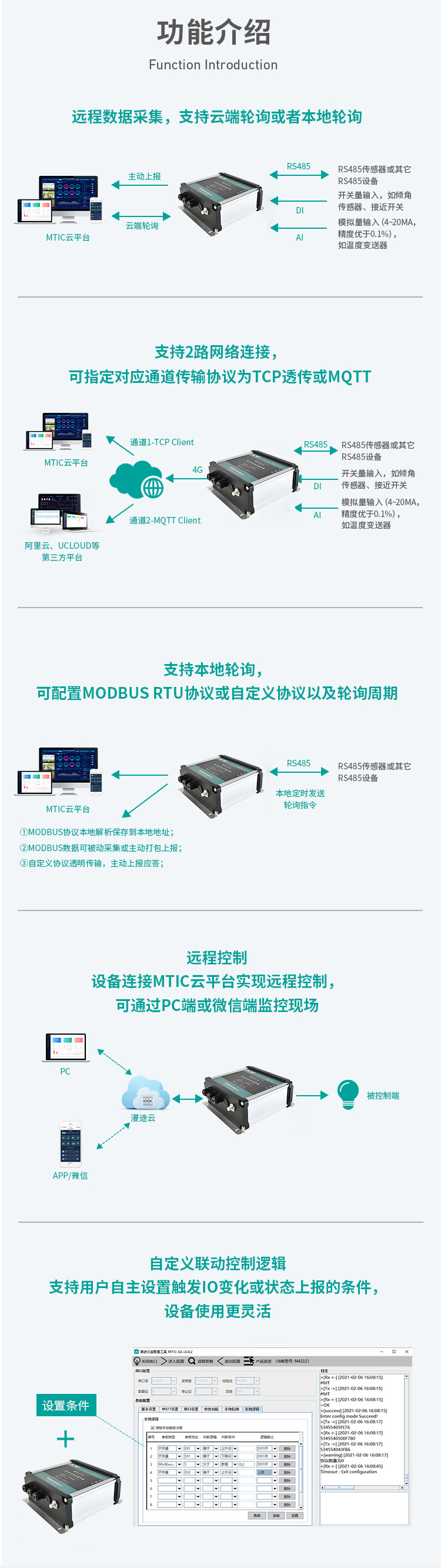

M4315是集成了2路模拟信号采集、2路开关量输入、1路继电器输出和无线数据通信于一体的高性能测控装置,可以直接接入各种传感器、标准变送器信号、仪表等输出的模拟信号、电平信号、干触点等,并且采用IP67等级防护,是恶劣环境实施无线测控的终端选择。

无锡漫途科技

无锡漫途科技

无锡漫途科技

无锡漫途科技

无锡漫途科技

无锡漫途科技

无锡漫途科技

无锡漫途科技


1) 天线接口:连接SMA天线

2) 电源接口9~24V(两线)

GND

VCC

电源负

电源正







3)RS485接口四线1路

B

A

GND

VCC

RS485信号线B

RS485信号线A

电源负

电源正

4)8P端子接口

CK

CK

DI_COM

IN2

IN1

AGND

AI2

AI1

继电器输出端口

继电器输出端口

数字量公共地端

数字量2信号输入正极

数字量1信号输入正极

模拟地

模拟量接口2

模拟量接口1

注:

Ø 开关量输出/继电器参数

触电负载

触点形式

最大切换电压

最大切换电流

最大切换功率

125VAC 10A

250VAC 5A

30VDC 5A

常开

250VAC/30VDC

10A

1250W

Ø 开关量采集输入接入电压范围:3.3V~24V。如:接近开关

5)RS232接口:系统参数配置


名称

下载

规格书MT-M4315远程在线测控终端规格书
说明书
M3314/M4315使用说明书
配置工具DTU参数配置工具
