亳州市辖区的污水排污口、污水处理站点，需要搭建低成本、稳定可靠的水质在线监测点位，对污水出水的 pH、浊度进行不间断实时监测，并将数据上传至环保监管平台，实现水质异常预警，满足生态环境部门的非现场监管要求。由于现场无专用控制柜，项目需要成套采购硬件，并完成箱内配电、防雷、传感器接线、终端配置、现场安装调试的一体化实施，对供应商的交付能力提出了较高要求。
污水监测现场档案
pH 监测：量程 0~14 pH，精度 ±0.1 pH，用于污水酸碱度监测；污水采样池现场潮湿。
浊度监测：量程 0~1000 NTU，散射光原理，用于污水悬浮颗粒物监测；现场存在电机、水泵等电磁干扰源。
供电条件：220V 市电，无专用控制柜，需成套配电、防雷、接线。
改造前，污水水质监测面临以下突出问题：
巡检频次不足：依赖人工到点巡检，难以实现全天候不间断监测。
数据滞后失真：人工采样化验周期长，数据滞后，异常难以即时掌握。
非现场监管难落地：缺乏稳定在线的监测数据，无法支撑环保非现场监管要求。
现场环境恶劣：污水站潮湿、电磁干扰大，设备易出故障，维护成本高。
无配套控制柜：现场无专用配电设备，需成套采购并一体化集成交付。
通过引入漫途科技 MTB46-4-2A 4G智能测控终端及配套水质传感器，为亳州污水排污口搭建低成本、稳定可靠的在线监测点位，实现：
全指标监测：pH、浊度水质数据统一采集、集中上传。
全天候在线：7×24 小时不间断监测，替代人工巡检。
实时可视化：数据上传环保监管平台，曲线实时展示。
智能预警：pH 超标、浊度突增自动推送告警信息。
平滑扩容：支持扩展溶解氧、电导率等其他水质传感器。
本方案采用"感知层—采集传输层—配电防护层"三层架构设计，基于漫途科技成熟的物联网技术体系，构建一体化水质在线监测系统。
感知层：部署在线 pH 传感器、在线浊度传感器（RS485 Modbus 输出），浸没式安装于污水采样池，实时采集 pH、浊度数值。
采集传输层：MTB46-4-2A 4G智能测控终端，自带 RS485 接口手拉手接入传感器，通过 4G 全网通将数据按 MQTT/TCP 协议上传监管平台，支持本地缓存与断线续传。
配电防护层：由 220V 空开、电源防雷模块、工业开关电源、接线端子、屏蔽线缆构成成套配电防护体系。

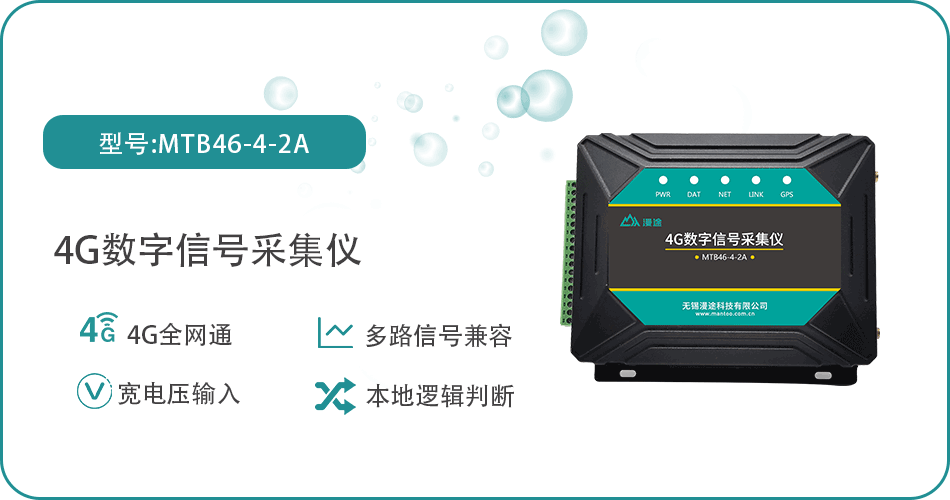

MTB46-4-2A 是漫途科技自主研发的工业级智能测控终端，专为水质监测、远程数据采集等场景设计，具备多设备接入、4G 无线传输、高可靠性等特点。
采集接口：自带 RS485 接口，手拉手级联接入 pH、浊度传感器。
通信方式：4G 全网通无线，按 MQTT/TCP 协议上传至监管平台。
数据保障：支持本地数据缓存、断线续传，网络异常时数据不丢失。
供电方式：DC12V 供电，由工业开关电源统一供电。
扩容能力：支持扩展溶解氧、电导率等其他水质传感器，无需更换终端。
应用场景：污水排污口、污水处理站点等水质在线监测点位。
配套水质传感器
在线 pH 传感器：0~14 pH，精度 ±0.1 pH，电极法测量，用于污水酸碱度实时监测。
在线浊度传感器：0~1000 NTU，散射光原理，用于污水悬浮颗粒物含量监测。
针对污水站现场无专用控制柜、环境潮湿、电磁干扰大的特点，本方案采用成套配电防护设计：
空气开关：220V 输入保护，实现过载、短路保护。
电源防雷器：防感应雷，保护后端传感器与采集终端。
工业开关电源：将 220V AC 转为 DC12V，为终端、传感器统一供电。
接线端子与屏蔽线缆：信号线采用屏蔽线，减少电机、水泵带来的电磁干扰。
现场成套：箱内组装、接线、上电调试、平台联调，一体化交付。
整套系统形成清晰的供电与数据两条路径。
供电路径：220V 市电经空气开关（过载/短路保护）进入防雷模块（浪涌防护），再经开关电源转换为 DC12V，为 MTB46-4-2A 终端与 pH、浊度传感器统一供电。
数据路径：pH、浊度传感器采集水质信号，经 RS485 总线送入 MTB46-4-2A 终端，终端完成数据解析与预处理后，通过 4G 网络上传至水环境监管平台。
平台实时展示 pH、浊度曲线，并设置阈值超限报警——当污水 pH 超标、浊度突增时，自动推送告警信息，让管理人员第一时间掌握水质异常。
低成本方案：以 MTB46-4-2A 为核心，配套成套配电防护，整体性价比高。
一体化集成：感知、采集、配电、交付全链条一站式，免去用户自行集成。
恶劣环境适配：220V 配电 + 防雷 + 屏蔽线缆，适配污水站潮湿、强干扰环境。
即插即用：终端预配置上线，现场组装调试，快速投入使用。
平滑扩容：支持扩展溶解氧、电导率等传感器，无需更换终端。
项目完成从设备供货到验收交付的全链条实施：
设备成套供货：MTB46-4-2A 终端、pH 传感器、浊度传感器、空开、防雷器、开关电源、端子、屏蔽线缆。
现场箱内组装：配电回路接线、防雷接地、信号端子排布。

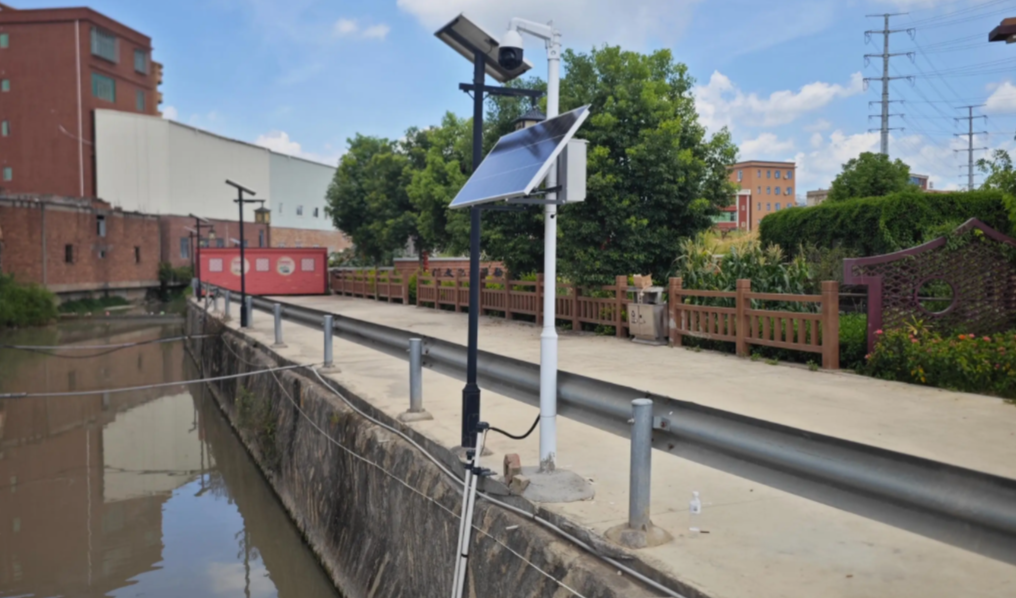

传感器安装：污水池固定支架安装，传感器浸没布设。
通信配置：MTB46-4-2A 参数配置，RS485 波特率、Modbus 地址设置，4G 网络调试。
联调测试：现场校准 pH、浊度传感器，模拟数据上传，测试断线重连、超限告警功能。
验收交付：现场培训，交付点位资料。
全天候监测：污水 pH、浊度 7×24 小时不间断在线监测，数据稳定上传，解决了人工巡检频次不足、数据滞后的问题。
恶劣环境稳定：220V 配电 + 防雷方案适配潮湿、强干扰现场，设备故障率低。
数据支撑监管：异常水质自动预警，帮助管理人员快速识别排污异常，支撑亳州水环境非现场监管落地。
平滑扩容：MTB46-4-2A 支持扩展溶解氧、电导率等传感器，可平滑扩容。
本案例不是简单的设备销售，而是以 MTB46-4-2A 为核心、覆盖感知—采集—配电—集成—交付全链条的一体化方案。
对用户：省去自行集成配电、防雷、接线的麻烦，拿到手就是一套能直接投入运行、稳定上传数据的监测点位。
对监管：真实可靠、连续在线的水质数据，支撑非现场监管从"形同虚设"到"真正可用"。
对漫途：展现软硬一体、场景化交付能力——不仅是卖终端，更是帮客户把环境监测"做落、做稳"。
