项目概况

该旅游集散中心位于安徽省某旅游县市，是重点更新与文旅融合发展的重点工程。作为当地重要的旅游服务枢纽，

集散中心承担着游客接待、票务咨询、交通换乘、文化展示、商业配套等综合功能，建筑总面积约 12,000 ㎡，涵盖接待大厅、票务中心、候车区、商业服务区、办公区、设备机房等多个功能板块。

随着县全域旅游战略的深入推进，集散中心年接待游客量持续增长，建筑运营能耗逐年攀升。

在此背景下，旅游集散中心启动智能化改造工程，将智慧能耗管理作为核心建设内容之一，旨在通过物联网、大数据等技术手段，实现建筑全维度用能可视化、精细化与智能化管理。

建筑能源档案

电力 供电电压 10kV ｜ 变压器容量 800kVA ｜ 功率因数 0.92 设备：空调机组 3 台、电梯 2 部、照明系统、给排水泵

水 市政自来水供给 ｜ 日最大用水量约 50 吨 设备：生活给水系统、消防水系统、绿化用水

天然气 管道天然气 ｜ 食堂与锅炉房用气 设备：燃气锅炉、厨房灶具

痛点分析

改造前，集散中心能耗管理面临以下突出问题： 计量方式粗放 仅靠总表抄表，无法细分到各楼层、各功能区，水电气使用 "糊涂账"

数据滞后失真 人工抄表周期长、误差大，无法实时掌握能耗动态，异常损耗难以及时发现

管理效率低下 设备运行靠人工巡检，漏水、漏电、空载等问题发现不及时，运维成本高

节能缺乏依据 没有系统化的能耗数据分析支撑，节能改造方向不明确，投资回报难以评估

多能管控脱节 水、电、气各系统独立运行，数据孤岛现象严重，无法形成统一的能耗管理视图

建设目标

通过引入漫途科技 MTIC-ECM 能源能耗在线监测系统及 MTD46-1-0A 智能采集终端，打造集散中心智慧能耗管理平台，实现： 全要素监测：电、水、气能耗数据统一采集、集中监控

分区域计量：按功能分区、楼层、部门精细化能耗分摊与统计 实时可视化：大屏 + Web + 移动端多端展示，能耗数据一屏尽览

 智能预警：异常用能自动告警，变 "事后抢修" 为 "事前预防" 数据驱动节能：多维度能耗分析，挖掘节能潜力，降低运营成本

02 解决方案

总体架构

本方案采用 "感知层 — 网络层 — 平台层 — 应用层" 四层架构设计，基于漫途科技成熟的物联网技术体系，为

该旅游集散中心构建一体化智慧能耗管理系统。 应用层 能耗大屏 / Web 管理端 / 移动端 APP / 报表系统

平台层 MTIC-ECM 能源能耗在线监测平台：数据采集・实时监控・分析诊断・预警管理・碳排核算

网络层 4G / Ethernet / RS485 / LoRa 无线传输

感知层 MTD46-1-0A 智能采集终端 + 智能电表 + 水表 + 气表（配电房・楼层配电箱・空调末端・照明・水泵・电梯等）

硬件部署方案

核心硬件采用漫途科技 MTD46-1-0A 智能能耗采集终端，配合多功能电力仪表、智能水表、燃气表等传感设备，实现全建筑能耗数据的精准采集与稳定上传。

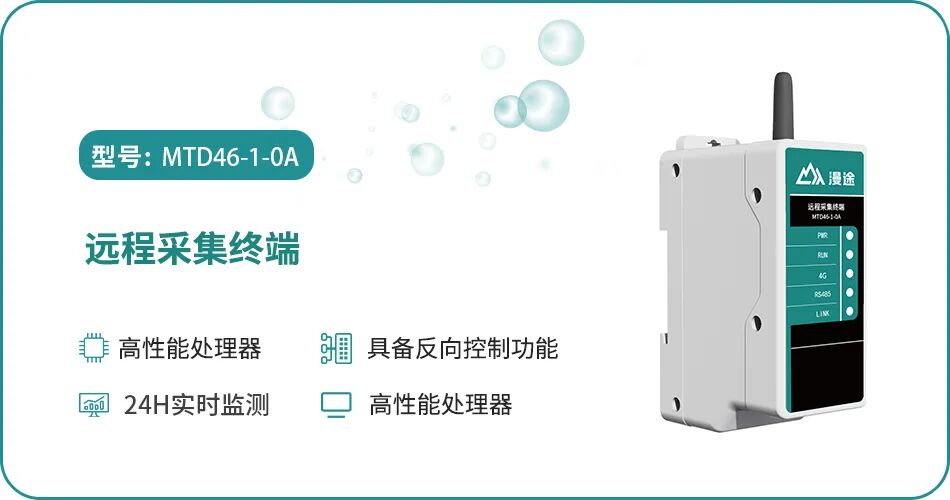

MTD46-1-0A 智能能耗采集终端

漫途科技自主研发的工业级能耗数据采集终端，专为建筑能耗监测、工业能源管理等场景设计 采集接口 支持多路 RS485 串口，

兼容 Modbus-RTU、DL/T645 等主流协议 通信方式 支持 4G 无线 / 以太网有线传输，数据自动上传云端平台 采集类型 电能（电压、电流、功率、电能、功率因数等）、

水量、气量等多能源介质 采集精度 电能计量精度 0.5S 级，数据采集误差 < 0.5% 工作环境 工业级设计，工作温度 -20℃ ~ +70℃，

适应配电房等恶劣环境 供电方式 9-24VDC 供电 安装方式 导轨式 / 壁挂式安装，体积小巧，部署灵活

部署点位规划

根据集散中心建筑结构与功能分区，在以下关键位置部署采集终端与智能表计：

监测区域

共计部署 MTD46-1-0A 智能采集终端 12 台，接入各类智能表计 86 只，实现建筑全区域、全能源类型覆盖

平台功能设计

系统软件采用漫途科技 MTIC-ECM 能源能耗在线监测平台，对集散中心水、电、气等各类能源的输配和消耗环节实行集中扁平化的动态监控和数据化管理。

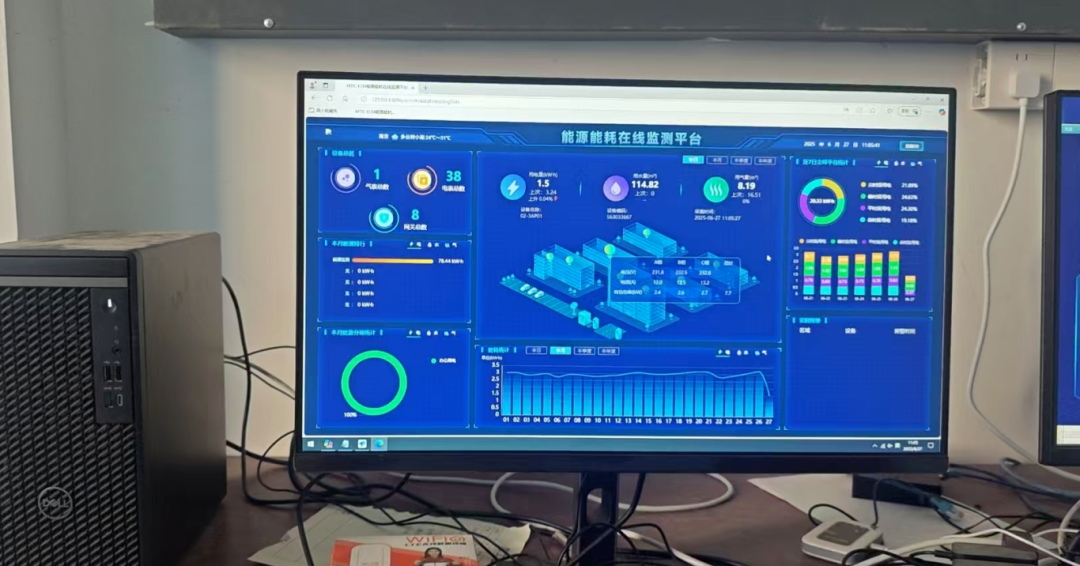

实时监测大屏

综合能效看板：总能耗、分类能耗（电 / 水 / 气）、单位面积能耗、碳排放等核心指标

建筑能流图：可视化展示能源从进线到各末端回路的流向与消耗分布 配电拓扑图：还原真实配电结构，实时显示各回路

电压、电流、功率、开关状态 分区能耗概览：按功能分区展示能耗占比、用能趋势，支持钻取查看详情

能耗统计分析

多维度统计：按时间（时 / 日 / 月 / 年）、区域、能源类型、部门等维度统计 同环比分析：自动计算能耗同比、环比变化率，直观反映用能趋势

分项能耗分析：照明、空调、动力、特殊用电等分项统计与占比分析 能耗排名：各区域、各部门能耗排名，助力内部节能考核

智能预警管理

越限告警：电流、电压、功率、温度等参数超过阈值自动告警 异常告警：空载损耗、异常增量、漏水漏气等异常用能智能识别

多渠道通知：平台弹窗、短信、APP 推送、邮件等多种告警方式 告警闭环：告警记录、派单、处置、归档全流程跟踪管理

报表与数据管理

标准报表：自动生成日 / 月 / 年能耗报表，支持导出 Excel、PDF 自定义报表：灵活配置报表模板，满足不同管理场景需求

数据查询：历史数据追溯查询，曲线、表格多种展示形式 数据接口：提供开放 API，可与集散中心智慧运营平台对接

移动端应用

移动监控：手机端随时查看能耗数据、设备状态 告警推送：实时接收异常告警信息，第一时间响应 移动巡检：运维人员手机端完成巡检记录与工单处理

系统特点

一体化集成 电、水、气统一平台管理，消除数据孤岛

即插即用 MTD46-1-0A 终端预配置上线，部署快、施工量小

安全可靠 工业级硬件 + 加密传输 + 断点续传，数据不丢失

灵活扩展 模块化架构，后续可扩展空调控制、照明控制等功能

国产化方案 漫途科技完全自主研发，核心技术自主可控

03 项目优势

技术优势

① 精准采集，数据可信 MTD46-1-0A 终端采用工业级计量芯片，电能采集精度达 0.5S 级，配合高精度智能表计，确保每一度电、每一吨水、每一方气的数据准确可靠，为能耗管理决策提供坚实的数据基础。

② 快速部署，施工量小 采用无线传输方案（4G），无需大规模布线，在不影响集散中心正常运营的前提下完成改造。终端支持导轨式安装，平均单点位部署时间不到 30 分钟，整个项目从进场到上线仅用 15 天。

③ 稳定可靠，运维无忧 MTD46-1-0A 终端工业级设计，宽温运行，抗干扰能力强，适用于配电房等复杂电磁环境。MTIC-ECM 平台支持设备远程诊断、固件在线升级，大幅降低现场维护成本。系统上线以来，设备在线率稳定在 99.8% 以上。

④ 平台开放，生态兼容 MTIC-ECM 平台提供标准化数据接口，可与旅游集散中心智慧运营平台、物业管理系统等无缝对接，实现数据共享与业务协同，避免重复建设。

管理优势

从 "经验管理" 到 "数据驱动" 改造前，能耗管理依赖人工经验和抄表数据，管理粗放。系统上线后，管理者可通过大屏、电脑、手机随时掌握各区域能耗动态，每一笔能耗都有迹可循、有数可查，真正实现用数据说话、用数据决策、用数据管理。

从 "事后处置" 到 "事前预防" 智能预警功能可在能耗异常发生的第一时间发出告警，运维人员快速响应、及时处置。例如，地下设备层某次水泵轴封漏水，系统通过用水量异常增幅在 2 小时内即触发告警，避免了长时漏水造成的水资源浪费和设备损失。

从 "粗放核算" 到 "精细考核" 通过分区计量和分租户计量功能，实现了各部门、各商铺的能耗独立核算。商业服务区可根据各商铺实际用能量精确计费，杜绝 "搭便车" 现象；办公区可将能耗纳入部门考核，激发全员节能意识。

社会效益

绿色低碳示范：助力该县打造绿色旅游示范窗口，响应国家 "双碳" 战略 提升服务品质：稳定的能源供应保障游客体验，提升集散中心服务形象 安全运营保障：用电安全监测降低火灾隐患，为游客和工作人员生命安全护航 智慧景区标杆：该中心智慧旅游建设的重要组成部分，树立行业标杆

04 客户反馈

数据一目了然，管理更省心 集散中心面积大、功能区块多，以前想搞清楚哪个区域用电多、哪里有浪费，简直是盲人摸象。现在上了漫途的能耗系统，打开大屏就能看到整栋楼的用能情况，各楼层、各商铺的能耗清清楚楚。月底做报表也不用再人工抄表核算了，系统自动生成，省下了大量人力。

异常早发现，损失能避免 印象最深的是上个月，地下车库的通风风机出现故障，持续空载运行。要是搁以前，可能要等十天半个月抄表才能发现。这次系统在异常发生当天就推送了告警，我们及时派人检修，避免了不必要的电费损失。这种 "早发现、早处理" 的价值，真的是实实在在的。

服务到位，合作很放心 从前期现场勘测、方案设计，到安装调试、人员培训，漫途的团队全程跟进，响应速度很快。遇到问题打电话，技术工程师很快就能远程协助解决。有这样的技术支持，我们用起来很放心。

运维反馈

人工抄表工作量减少 80%，运维人员从繁重的抄表工作中解放出来 故障响应时间缩短 70%，异常告警自动推送，主动运维替代被动抢修 巡检效率提升 50%，设备状态远程可视，巡检更有针对性
