一、案例背景
宁波北仑矿石码头作为中国重要的大宗散货进口中转枢纽，面对国家“双碳”战略目标和绿色港口建设要求，于2020年代初期启动了能耗在线监测系统建设。随着能源成本上升和智慧港口发展趋势的推动，传统粗放式能源管理模式已难以满足精细化运营需求。为此，北仑港依托物联网、大数据和云计算技术，构建覆盖卸船机、皮带机、堆取料机等主要设备及辅助设施的全港区能耗监测网络，实现对电能、燃油等能源消耗的实时采集、动态分析与可视化管理。该系统不仅响应了国家及浙江省对重点用能单位接入能耗监测平台的政策要求，也支撑了码头的能效优化、作业流程改进、碳排放核算和ESG信息披露，成为我国沿海大型散货码头推进绿色低碳转型与智慧化升级的典型示范案例。

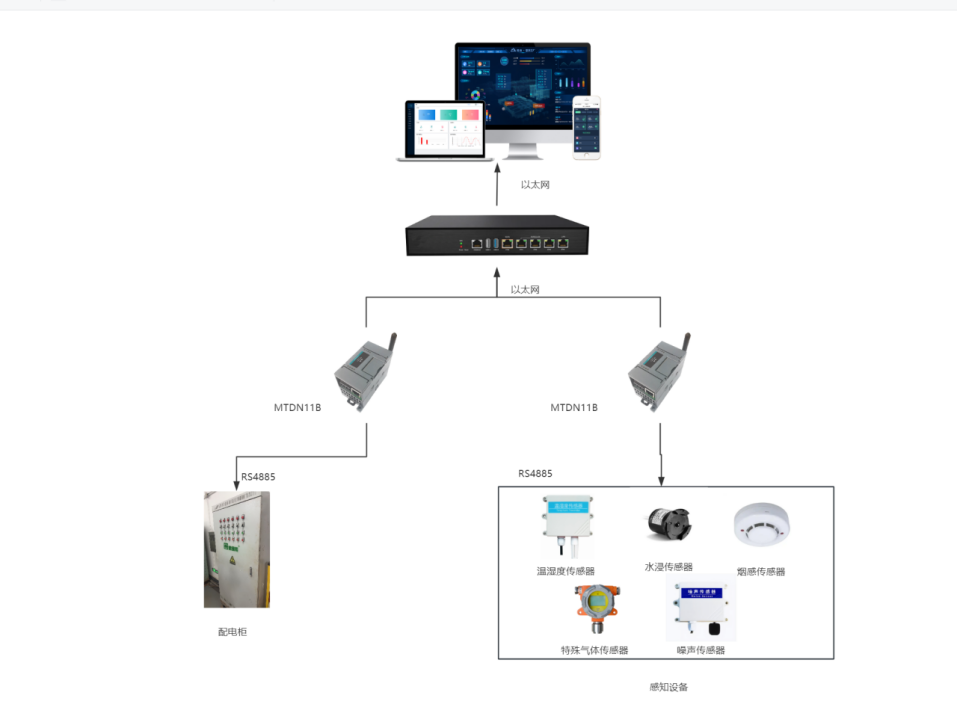

二、系统架构
三、硬件配置
4G | 4G全网通版（移动联通电信4G） | |
频段 | LTE FDD: B1/B3/B5/B8； | |
理论带宽 | LTE FDD: 下行速率10Mbps，上行速率5Mbps LTE TDD:下行速率7.5Mbps，上行速率1Mbps | |
发射功率 | 23dBm±2dB | |
接收灵敏度 | >-94dbm | |
传输协议 | TCP、MQTT | |
LAN | 1个10/100M以太网口（RJ45插座），内置1.5KV电磁隔离保护 | |
WIFI | WIFI网络 | |
标准及频段 | IEEE802.11b/g/n标准 | |
发射功率 | 802.11b：19.5dbM | |
传输协议 | TCP、MQTT | |
功耗 | 待机状态 | 50mA@12V |
通信状态 | 120mA@12V | |
供电 | 标准电源 | DC 12V/2A |
供电范围 | DC 9~24V | |
指示灯 | 具有电源、通信及设备在线运行指示灯 | |
接口类型 | 采集接口 | 1*RS485接口，内置15KV ESD保护。 |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM卡接口 | 标准抽屉式用户卡接口，支持1.8V/3VSIM卡，内置15KV ESD保护 | |
电源接口 | 接线端子，内置电源反向保护。 | |
工作环境 | 工作温度 | -25～75℃ |
储存湿度 | 5%～95% RH(无凝露) | |
壳体尺寸 | 50*40*16mm | |
安装 | 安装方式 | 壁挂式/35mm导轨 |
安装孔尺寸 | 圆孔：d=4.5mm 使用标准M4螺丝 |
