一、项目背景
在所有的临、跨、过航道的建筑设施中，桥梁对航道的影响很大，而且桥梁的通航净空尺寸和通航孔的布设直接影响通航能力和通航安全，根据《内河交通安全标志GB13851》等标准和规范的规定，为保障船舶和桥梁等过河建筑物自身的安全，设置实时通航净空高度信息警告(或提示)标志是十分必要的。以物联网技术为支撑，通过系统建设达到桥梁通航净高监测自动化监测，减少由于桥梁净高问题、水深问题导致的事故，动态及时准确了解通航净高信息、以及是否符合当前航道等级，保证航道通航安全畅通，为异常情况的决策提供依据。切实加强对航道通航能力，确保通航安全。
二、系统架构
本系统采用高精度电子雷达液位计实时监测航行净高值，通过自动滤波算法对波浪造成的影响进行自动过滤，并通过LED显示屏进行实时显示，同时通过4G智能网关将数据发送至服务器端进行存储，异常数据进行平台推送报警，户外采用太阳能供电系统提供户外设备正常供电。切实加强航道通航能力，确保通航安全。
三、硬件配置
| 智能桥梁净高采集控制器 | 功能 | ||
|---|---|---|---|
 | 传输方式 | 4g全网通/LOTA通讯方式 | 支持对多平台进行同时数据发送 |
| 硬件接口 | 支持RS485 | 支持心跳及注册包功能配置 | |
| 指示灯 | 电源、通讯、设备运行指示灯 | 支持自定义采集频率 | |
| 天线接口 | 外接延长天线 | ||
| 通讯协议 | MQTT、TCP | ||
| 配置方式 | 上位机配置软件 | ||
| 工作电压 | DC12V/2A | ||
| 供电范围 | 9V~24V | ||
| 待机状态 | 80~100mA@12V | ||
| 通信状态 | 200~250mAV | ||
| 防水箱尺寸 | 500*400*180mm | ||

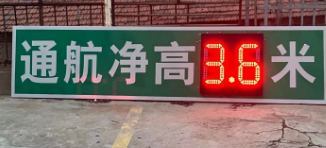

| 电子雷达液位传感器 | 太阳能供电系统 | LED显示标牌 |
|---|---|---|
|
|
|
| 高精度、高频率、高防护等级、不锈钢材质 | 阴雨天持续供电7天以上 | 低功耗LED,高亮度显示 |
四、桥梁通航净高度产品平台
1.支持实时显示通航净高值、支持曲线分析净高走势，曲线图表展示
2.支持GIS地图显示监测桥梁的地理位置信息及设备状态信息
3.支持自定义报警阈值。超出阈值自动报警，并支持多级预警推送设置
4.系统支持对接江苏省综合执法系统、政府平台、第三方公司平台
5.支持微信端查看实时桥梁的净高度值及立式净高数据
6.支持桥梁净高拆书指定范围自动推送微信预警

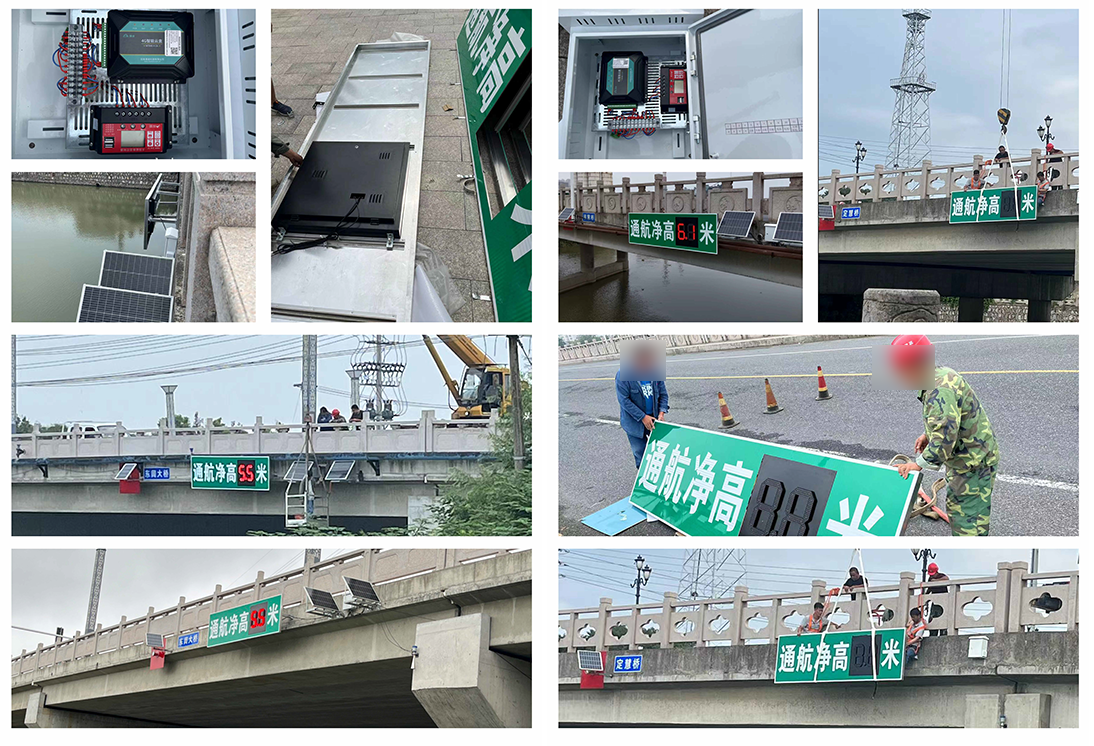

五、应用案例与安装场景
数百桥梁安装案例，终端可靠稳定；支持OEM贴牌生产
调试生产
↓↓↓↓↓↓
现场安装
↓↓↓↓↓↓
安装案例
↓↓↓↓↓↓
