一、 案例概述
近年来,一部分企业不对污水进行处理,直接排放到各级河道,导致水质严重污染,水环境恶化大部分地区出现了水质型缺水的状况。为此各级政府和水行政主管部门加大了水资源管理和水保护的力度,制定水源保护计划,预测水环境容量及污染物削减量,实施水体纳污总量控制,需要对河道水质进行在线监测,监测数据包括pH、总磷、溶氧、电导率、浊度、UV-COD、氨氮七参数,从而可对河道水质进行评价,确定其是否受到污染,及污染物性质及程度,以便及时采取有效措施
无锡某镇由于企业及城市随意偷排污水和非达标排污,造成地表水的严重污染,环境质量呈现不断恶化趋势,但目前地方对污染源和排污河渠的水质监测仍停留在手工监测阶段,时间覆盖率低,样品缺乏科学性和代表性,难以反映企业及城市污水排放连续变化的情况。因此地方政府在寻求一个有效的实用的先进的监控系统和解决方法,为加强环境监测力度,极为迫切建立废水在线监测系统,提高水质监测能力,势在必行。
漫途科技作为长三角区域集研发与智造能力于一身的工业物联网服务商,根据该镇的需求,利用物联网边缘计算技术,搭配Mantoo云网联网远程测控系统控制柜,为其研发出了集合水质参数自动采集、处理、保存和远程通讯传输功能为一体的河道水质监测云平台系统。该系统可实现对河道水质的自动采样,主要污染因子的在线监测;实现监测数据自动传输;由监测点对水质参数自动采集、处理、保存和远程通讯传输,测中心站的计算机控制中心进行数据汇总、整理和综合分析。不仅节约了大量的人力物力,降低了运行成本,而且缩短了监测时间,实现了污水监测的实时化。
二、 系统架构图
三、 系统功能
※数据召测:正常实时数据根据设定分时段采集数据,召测功能可以实现即时召回监测数据,采用4G无线通讯。
※实时数据显示:本地主机和远程主机、移动端数据同步实时显示
※GIS地图展示:直观展示监测点位置,名称,状态及实时监测数据
※异常报警:设备状态及通讯异常,或监测数据越限时,以图标变色闪动及文字报表形式进行报警
※数据查询:可自定义查询条件进行历史数据、报警数据、登录及通讯日志、操作日志的查询
※数据统计:针对瞬时数据、累积数据进行统计、分析汇总,生成曲线、柱状图
※报表生成:支持对所有监测数据及报警信息生成日报、月报、年报并支持打印输出
※系统管理:各类系统参数设定、用户权限管理,外部数据接口管理
四、 软件系统界面
驾驶舱数据看板:
河道排污在线监测显示图
管理后台

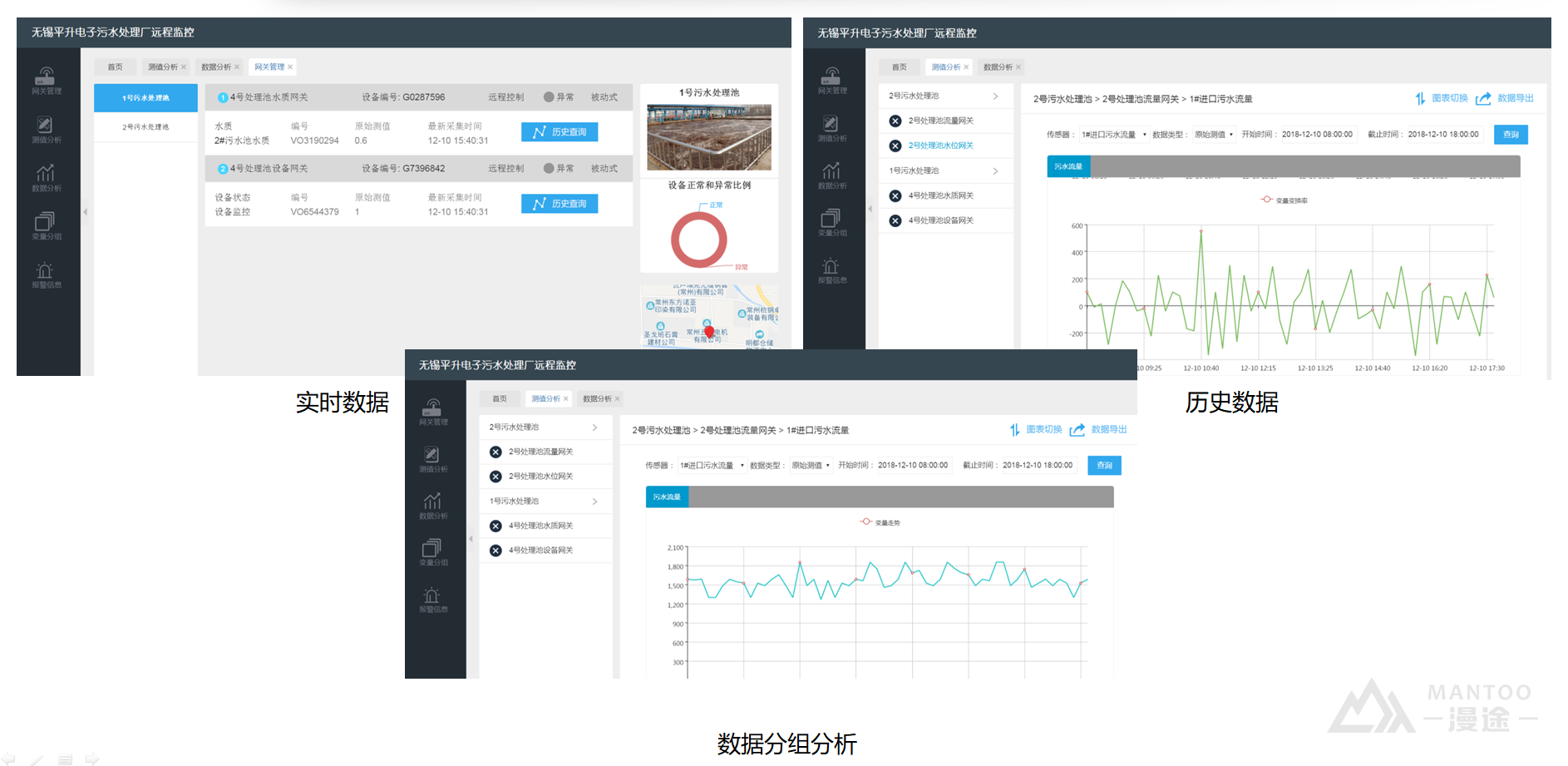

数据变量分析图
变量设置和预警管理界面图
移动端界面和短信报警图
五、硬件产品的简介
产品简介:

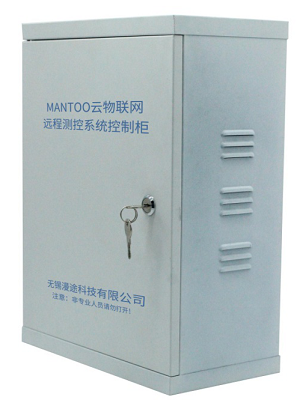

Mantoo云网联网远程测控系统控制柜通过RS485接口技术采集各传感器数据,通过4G网络直接上传漫途云实时查看,一旦数据越限、现场设备故障,远程控制端即出现报警信息,提醒人员维护。
传感器选型:
监测仪器,尤其是在线健康监测的仪器设备应根据监测项目来选择,传感器的选择应本着技术先进、经济合理、性能可靠适用、长期稳定并满足监测要求的原则。
监测项及测量设备
六、 现场应用图
数据监控
数据采集终端
七、 客户评价
漫途科技提供这一套河道水质在线监测系统为我们地区的环境保护、水质监测起到了非常重要的作用。河道水质监测最担心偷排,企业排污偷排一个小时对水质的影响可能就是3个月的不达标,而该系统在各个排污点监测水质,同时还有视频联动,在水质超标时及时触发报警,同时还有视频取证,偷排现象基本得到杜绝。每周每月每年还可以自动生成环境报表,帮助我们再现青山绿水的新河道。
