航标灯在线监测与控制系统方案

阅读数:1587 阅读数:2020-08-04 来源:智慧物联网终端方案服务商 标签: 智慧航标灯 照明远程控制

一、行业态势

      航标灯,是用于港口夜间引导船舶返航的装置。航标灯一般是通过浮漂放置在海面上,采用太阳能供电方式;以抛锚方式固定在海底,防止被海浪冲走。航标灯的设计是光感应,其白天不亮,夜间根据设置的闪光周期,进行闪光。

      现有航标灯,并没有在线监测、采集数据和远程控制的功能,现场设备是否损坏、是否还在工作范围内、是否遭到盗窃等问题,都无从知晓,从而造成航标灯偷盗严重,给船舶夜间返航,带来了诸多不便。

       漫途科技作为长三角区域集研发、智能制造和销售于一体的智慧物联网终端方案服务商,基于现代物联网技术的在线监测与控制系统是漫途科技推出的面向航道管理局7×24小时、实时全面的监控系统;广泛应用于各级别的港口。

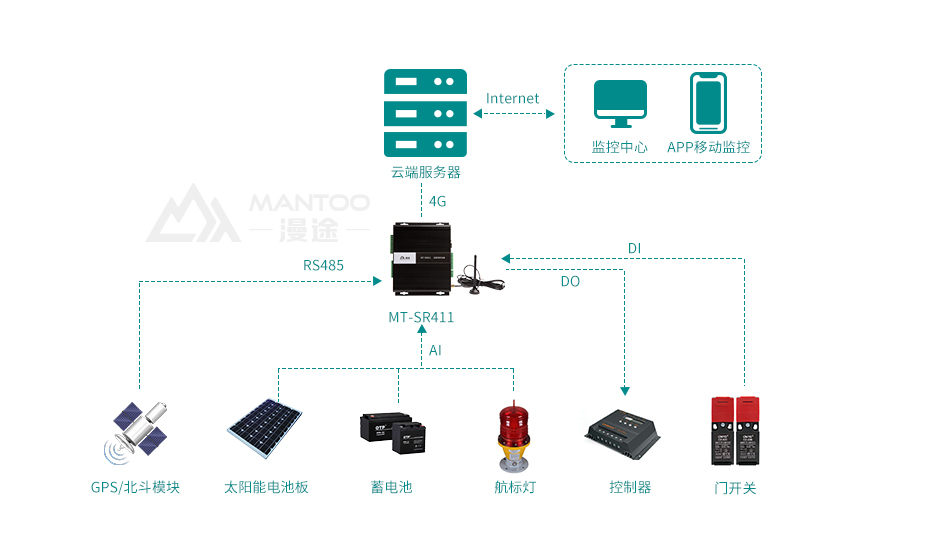

二、系统架构

三、系统原理

低功耗测控终端

※采集GPS数据,得到经纬度信息,与人工标定的航标灯原始位置信息进行比对,得到航标灯位置偏移量,若超出既定位置偏移量,则发出报警,以此判断航标灯是否在有效范围内工作;

※采集太阳能充电电流、蓄电池电压,判断太阳能供电系统是否正常工作,如果连续48小时采集不到太阳能充电电流,则判断太阳能电池板故障,发出报警;

※采集工作电流,得知航标灯工作状态,判断航标灯是否正常工作。

四、方案特征

※实时数据采集:对各监测点位的数据进行实时采集并传送至漫途“工业云大脑”MTIC 3.0云平台,进行数据分析并通过大数据看板动态展示。

※高安全性、高可靠性:系统可有效防止防止非法接入、非法访问、病毒感染和黑客攻击等网络攻击,具有高度的安全性和保密性;系统采用成熟、稳定和通用的技术和设备,能够保证系统长期稳定运行,有较强的容错和系统恢复能力。

※提前预警、智能分析:实时采集的数据和设定的阈值进行比较,可提前预警,留给相关处置人员足够的时间消除安全隐患。

※历史数据统计:每一个监测点位的秒、分、时、日历史数据都可以被记录在监控节点中单独的文件中,从而可以更加迅速的查看历史曲线,点的历史和实时数据可以同时在数据记录曲线中浏览,历史记录的小间隔单位是秒,且根据不同的显示方式进行统计分类存储,保证在查看年度报表时无需重新计算,提高显示速度。

五、软件系统界面

六、MT-BOX智能终端简介

       MT-SR411是一款兼具远程集采和控制功能的智能终端,其提供了1路RS 232接口、1路RS 485接口、8路开关量采集、8路继电器输出和4路模拟量采集能力。MT-SR411可以直接接入各种传感器、标准变送器、仪表等输出的模拟信号、电平信号、干触点等,是实施远程无线采集与测控的绝佳选择。

 MT-SR411智能终端

MT-SR411可以将现场传感器数据实时上报给MTIC 3.0云平台,从而完成后续的一系列提前预警、智能分析等操作。
