一、方案背景

近几年来，随着燃气行业的快速发展，尤其天然气管道化的普及，燃气运行安全应当引起我们的高度重视，燃气管道进入了千家万户，燃气安全隐患逐渐增多，燃气泄露、爆炸所引发的惨痛事故频频发生，燃气安全管理任务日益繁重，加强燃气安全运行管理势在必行。

目前很多老旧楼宇内的燃气管道由于建设及使用年限较长，管材质量与防腐层都已经受到了不同程度的老化，从而导致燃气管道因受到外界压力而发生断裂、裂纹或因腐蚀而出现穿孔、锈蚀等严重问题，极易引起燃气泄露爆炸事故。漫途通过物联网安全监控手段推出一款燃气管道在线监测系统，对老旧社区的管道、居民进气管道进行24小时无人在线监管，泄露及时预警通知燃气运维人员并主动关闭总阀门，为居民燃气安全使用保驾护航。

二、系统架构

本系统通过可燃气体传感器对燃气管道、居民用气管道进行实时采集，并通过4G网关将数据上传服务器进行分析处理，当气体浓度超过预警阈值时，报警器会发出声光报警信号，以提醒采取人员疏散、关闭总阀门等安全措施，同时短信、邮件等方式及时通知燃气公司运维人员到场检查，及时预防事故发生，保障人员生命 安全。

▼硬件选型

(1)硬件设备：4G网关（MT-R4610）、可燃气体探测器、报警器、燃气机械控制阀；

(2)工作原理：4G网关将可燃气体和NH3监测的数据上传服务器进行数据分析处理，浓度超标联动声光报警通知，同时联动机械阀门及时关闭燃气通道；

(3)安装方式：将传感器通过485接口连接4G网关进行数据采集，4G网关继电器接口连接报警器及机械阀门进行联动控制。

硬件介绍：

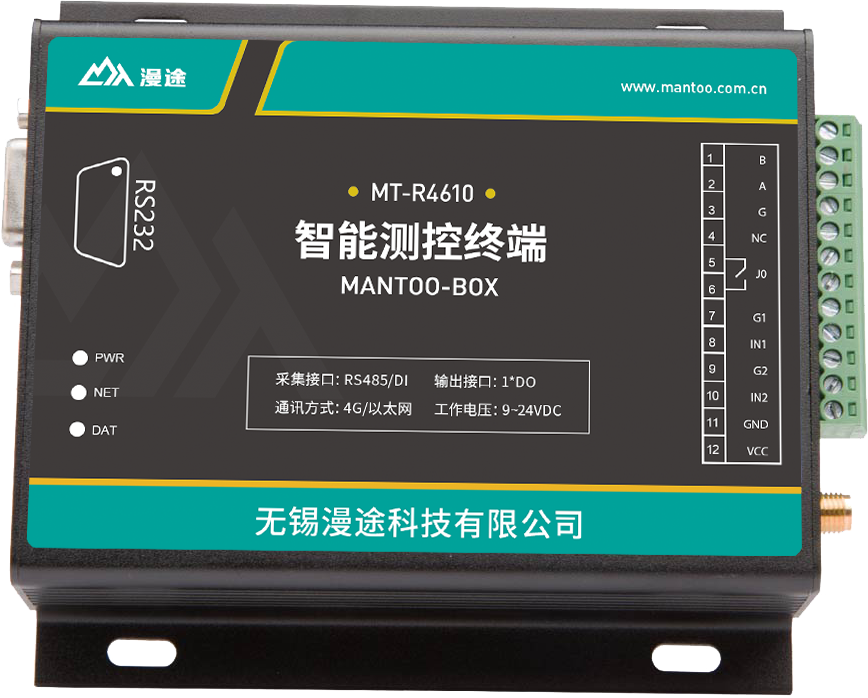

MT-R4610是集成了RS232/RS485 接口、开关量输入、继电器输出、LAN口和无线数据通信于一体的高性能测控装置，可以直接接入各种RS485传感器、电平信号、干触点等，是实施无线测控的智能终端设备。数据的存储、周期和上报周期可以根据用户环境的要求而调整。主要应用于工厂、室外监控箱等远程测控领域。

三、系统功能

●实时监测：支持可燃气体、有毒有害气体实时数据采集，实时显示气体浓度；

●项目管理：支持多项目管理，同一个账号管理多个用户现场；

●报警管理：支持多级人员报警管理，根据报警等级不同以短信、微信、邮件等方式通知不同管理、维护人员；

●联动控制：支持外部设备（排风扇、机械阀门等）联动控制，当检测到可燃气体泄漏时，自动联动报警器，并自动关闭管道阀门，防止气体外泄引起爆炸事故；

●数据报表：对各设备的数据历史数据、各类报警信息进行记录，并支持导出；

●数据看板：支持大数据展示各监测点位的传感器在线、报警数据情况；支持周报警折线图表分析；异常监测点位进行回传视频查看；GIS地图查看目前监测点位的地理分布位置，方便管理。
