一、项目背景
梁溪区桥梁数量较多,并且由于建造时间悠久,经过常年累月的风吹日晒及人员车辆的来回经过直接导致桥梁结构不稳定。
传统的桥梁检测在很大程度上依赖于管理者和技术人员的经验,缺乏科学系统的方法,往往对桥梁特别是大型桥梁的状况缺乏全面的把握和了解,信息得不到及时反馈。如果对桥梁的病害估计不足,就很可能失去养护的最佳时机,加快桥梁损坏的进程,缩短桥梁的服务寿命。如果对桥梁的病害估计过高,便会造成不必要的资金浪费,使得桥梁的承载能力不能充分发挥。

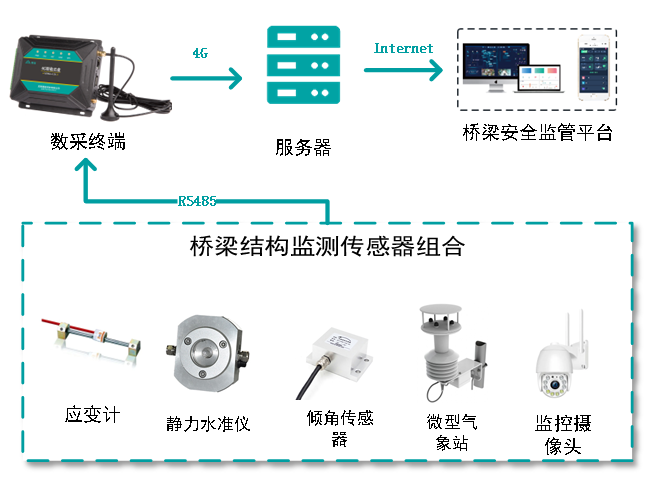

二、系统架构
系统主要由微型气象监测站、倾角计、静力水准仪、应变计及监控摄像头组成实时监测桥梁的沉降及倾斜的程度、桥梁重要结构点位的受力应变变化及周界环境因素,将所有信息汇总传输至智慧桥梁主控制箱并以4G的方式上传至桥梁安全监管平台进行展示,以一张GIS地图的方式统计所有桥梁的实时状态,分级管理报警信息,从而实现智慧桥梁安全管理。
三、硬件配置
网关配置 | 数据采集仪MTB4642A | |
LAN接口 | 1个10/100M以太网口(RJ45插座) | |
串口 | 1路485接口,内置15KV ESD保护;1路usb接口 | |
I/O口 | 2路DI(湿接点5~24V);2路DO(AC250V/5A、DC30V/5A)、2路AI(精度:优于0.1%) | |
传感器配置 | 应变计、静力水准仪、倾角传感器、微型气象站、监控摄像头 |
四、系统功能
角色权限管理:支持多级角色管理,多级报警规则配置,领导、管理、运维配置不同等级的报警推送信息;
多项目管理:支持同一个账号管理多个监测项目点,方便管理;
实时显示:支持倾斜、位移、沉降、墙体裂缝等状态实时在线监测,异常推送消息通知;
数据分析:支持倾角、沉降、裂缝的时段数据分析折线统计展示;
告警管理:数据越限告警,通过系统平台、微信、短信、报警器等方式通知对应管理人员、运维人员。根据预警等级,采取不同的报警方式,结合相关责任单位及时采取紧急预案措施,疏散人群,及时转移,减少事故灾害发生;
数字大屏展示:支持数字大屏展示,矢量图展示各个传感器的位置分布;倾斜、沉降、裂缝实时数据及状态显示;异常消息大屏消息提醒;设备在线量实时统计;曲线分析各区域桥梁的健康状况;
五、解决痛点
辖区内诸多桥梁缺乏规范统一的监管和维护措施,无法对桥梁状态进行实时监控,通过采用加装应变计、静力水准仪、倾角传感器等对桥梁的结构状态进行实时监测,该方法,能够最大限度的减少对桥梁结构的破坏,施工难度较低。并通过云平台能够为不同的桥梁设定不同 的监测阈值,实现了24小时自动化监测,并能将监测数据形成报表。

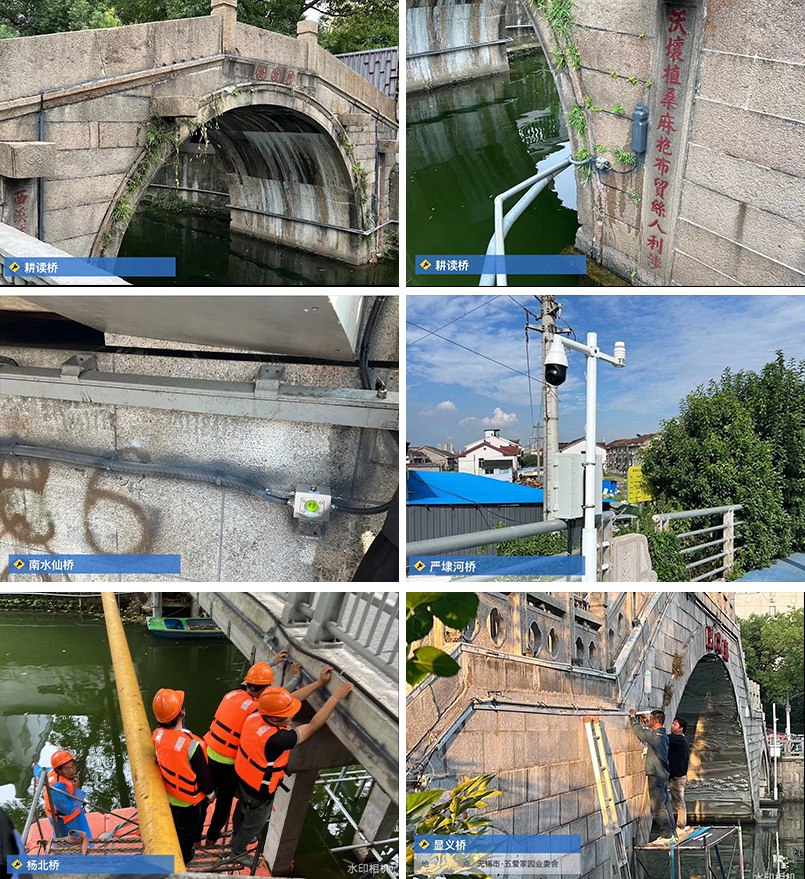

六、现场图片
