博敏电子5G智慧车间设备数据采集项目案例

阅读数:3060 阅读数:2021-01-26 来源:智慧物联网终端方案服务商 标签: 车间智能化

一、项目背景

随着传统制造企业规模的扩大,人工管理方法不可避免的产生延时、错误和矛盾,人工管理方法已经无法对生产管理实施有效的控制, 智能制造系统的产生在很大程度上解决了这一难题,智能制造系统可对生产一线的状况实现实时管理,帮助企业改善成本控制、管理作业进度。

二、项目简介

博敏电子公司生产工厂现有国际先进的生产线,涵盖电镀线、板电线、图电线、磨板机线、DES线、SES线等多种生产线,生产设备多达100多台(套),随着设备类型、数量不断增加,人工管理的方式已经无法满足生产过程中人、机、料、法、环、测的有效管理。如何将这些设备全天候监控保证安全运行,同时兼顾环境与能耗情况。漫途公司为其量身打造了集设备在线、环境在线、能耗在线于一体的智慧工厂在线云平台。平台采用漫途智能采集终端MTW563A 5G网关设备、采集传输核心,设备集成5G、4G、LAN等多种传输方式,设备集成5G、4G、LAN等多种传输方式,实现了设备数据、环境数据、能耗数据的实时采集、分析、预警,各类大型设备集中管理,精确到每天、每周、每月的产能预测分析。目前接入的大型处理设备有6类30余台,环境与污染气体检测传感器10余种,上百个点位,日数据量几个G。有效提升企业整体运营效率,减少企业运营成本。

三、系统框架

四、系统功能

1、设备监测:可同时采集查看多个设备的实时运行状态、参数、故障等数据;

2、环境监测:实时采集工厂废气、废水污染物含量,实现工厂环境监测;

3、能耗监测:实时采集电表能耗等电参数数据,实现车间能耗数据在线监测;

4、产能预测:统计每个月每天的投入、产出、产能绩效、能耗等数据,统计数据细化到每个制程,帮助管理人员找出产能瓶颈;

5、实时分析:对现场数据实时处理分析;

6、自定义分析:用户可以从系统中调用不同层级、不同维度的数据进行交叉分析;

7、提高效益:降低设备管理成本,提高设备生产效率;

8、实时报警:系统检测数据越限,会立即向远程控制端发送报警信息提醒用户。


五、硬件产品简介

简介:

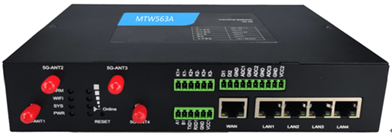

MTW563A 网关是一款工业级 5G 千兆网关,具有更强的运算能力。设备具有多功能性、稳定性和可扩展性,具有速度快、功能强、支持边缘计算的特点。支持全网通 5G/4G/3G,并往下兼容 EDGE、CDMA 1X 及 GPRS 网络,同时支持多种 VPN 协议(OpenVPN、IPSEC、PPTP、L2TP 等)来保证数据传输的安全性。可无缝对接各类 PLC 工业组网应用。可选嵌入水利、环保行业标准规约。支持 4×LAN、1×WLAN、1×RS232(1×RS485)、1×RS485、SIM 卡、TF 卡、2×DI(可选)、3×继电器(可选)、3×ADC(可选)、4×POE 供电(可选)、Wifi 功能(可选)、单模双卡(可选)、双模双卡(可选)。

简介:

智慧物联网终端在线控制柜内置5G网关,提供LAN口、RS485接口和多路数字量采集接口、DO数字量输出控制接口,可以接入现场各类传感器以及RS485接口、LAN口设备。采用5G通讯方式,实现数据实时采集与上传远程服务器,实现平台端的远程监测。5G 千兆网关,具有更强的运算能力。设备具有多功能性、稳定性和可扩展性,具有速度快、功能强、支持边缘计算的特点,支持多协议,设备已广泛用于工厂在线监测领域。

六、现场应用照片

PLC数据在线在采集

污水PH监测、粉尘监测、车间数据看板
