一、项目背景

   随着经济、科技的迅猛发展，各地人员密集度不断提高，在火灾发生时，迅速隔离火源，有效控制火势范围，能为扑救火灾及人员的疏散逃生创造良好条件。因此，防火门等防火分隔物被广泛应用于建筑工程的消防设计中，但因其设计不合理、选型不恰当、监控不到位等原因，使防火门不能充分发挥其隔离作用。故而实时监控并控制防火门的工作状态，是阻止火势蔓延和烟气扩散的重要措施，因此防火门监控系统应运而生。

防火门监控系统是消防安全领域的新型产品，它集工业计算机技术、通讯、抗电磁干扰、数字传感器技术和工业现场总线控制技术于一体的智能化系统，可以对防火门的工作状态进行24小时实时自动巡检，对处于非正常状态的防火门给出报警提示，并联动声光报警器做出物理报警提醒。

二、系统架构

整体系统采用漫途LoRa无线基站搭配LoRa前端设备通过采集门磁传感器传递的RS485信号判定防火门的开闭状态，若状态异常则会通过联动的物理声光报警器报警提醒，门磁传感器共由两部分组成：感应磁块和开关探测器，感应磁块和开关探测器平行安装与防火门上，这两个部分正常安装距离应在20-50mm之间，若防火门开启时开关探测器与感应磁块之间超过一定距离则会触发条件将信号传输至LoRa前端设备，并且由LoRa无线基站以4G方式传输至漫途应用平台推送报警。后台可以根据报价信息及时查询到时段报警详情，推动企业信息化，安全化发展，为企业安全生产保驾护航。

系统架构

门磁安装示意图以及防火门管理架构

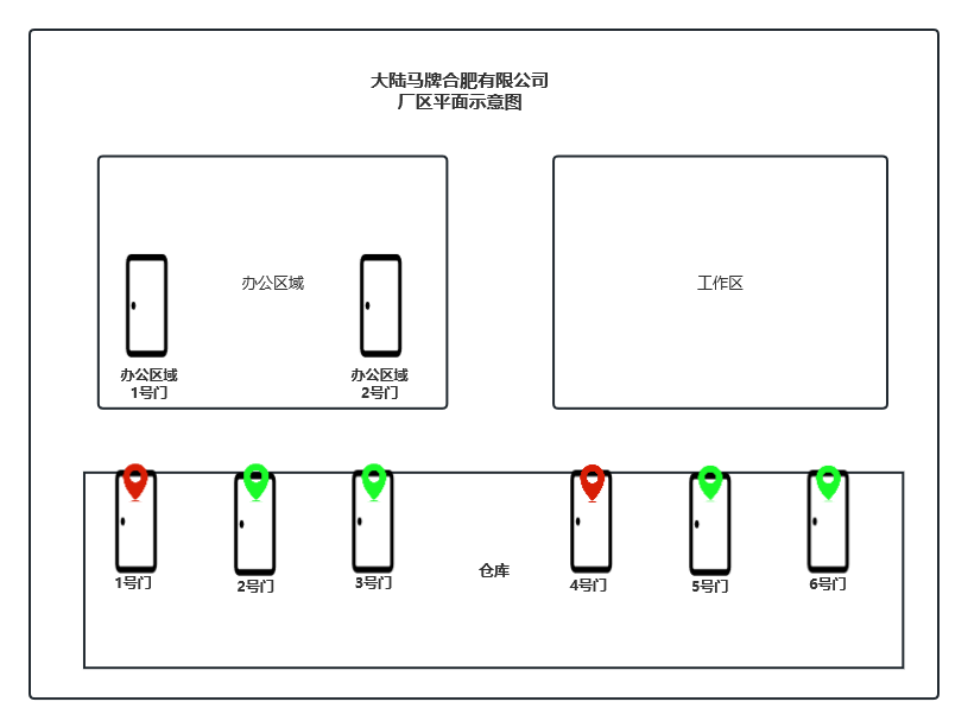

园区防火门警示图（绿色为正常状态，红色为异常状态）

正常厂区各个安全门需要贵方在平面图上标记详细

硬件配置

(1)硬件设备：漫途LoRa无线基站、漫途LoRa采集器、门磁传感器、声光报警设备；

(2)工作原理：通过漫途LoRa采集器采集门磁传感器的RS485信号，并将信号传输至服务器处理，异常情况推送至漫途应用平台并触发报警工单，微信推送报警至对应管理人员；

(3)安装方式：门磁传感器接入到LoRa采集器，并以无线传输方式传送至LoRa无线基站与平台对接。

三、系统功能

首页：统计显示现场总项目数、总安装数、设备状态及报警信息；

用户管理：支持自主定义组织架构，运维、管理员、安全员等多层架构，并分配对应管理权限；

项目管理：支持同一个账号管理多个客户现场，方便集中管理；

报警管理：支持实时监测设备的运行状态及传感器状态，异常信息及时微信推送报警信息，支持一键处理报警；

历史分析：支持历史报警数量统计及各区域报警历史统计分析；

微信端：支持移动端远程查看机器实时状态，异常闯入微信推送报警，支持一键处理。

应用平台报警界面，可清晰查看报警地点、时间以及类型并及时处理

应用平台数据统计分析界面

报警推送微信，实时知晓报警情况、处理情况
