项目背景
某制药公司目前共有9台研磨药品的设备(如图一),设备主要用于研磨生物药品,在工作期间,设备是密闭的,但仍存在内部滚筒泄露粉尘的情况,现如今希望通过加装物联设备来检测研磨机仓内部的粉尘状态,来确保粉尘泄露浓度保持在一定标准范围内,若浓度超出阈值则立马联动应急开关,关闭研磨机
系统架构
本系统主要通过MTK14-B4642C-FC控制网关连接高精度风管式粉尘监测传感器、超声波流量计、水压及水温传感器,把粉尘监测传感器头部探头开孔插入研磨机外壳中,监测其内部粉尘浓度情况,连同流量计、水压及水文的实时数据推送至MTK14-B4642C-FC控制网关内进行数据汇总,并以4G传输方式上传至EHS中控平台统一数据分析展示,若监测数据超出阈值则网关通过继电器控制方式联动应急开关关闭研磨机。
硬件产品
产品名称: | 多参数无线遥测终端 MTK14-B4642C-FC | |
联网方式: | 4G、以太网 | |
传输协议: | TCP MQTT | |
应用协议: | 可支持《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016 及项目定制 | |
设备接口: | RS485*2 IO*2 4~20mA 模拟信号采集、开关信号采集、继电器控制输出 | |
本地存储: | 2MB Fl ash | |
云存储: | 平台支持历史数据查询 | |
显示尺寸: | 7.0寸触摸屏 | |
安装方式: | 壁挂式安装 |
传感器

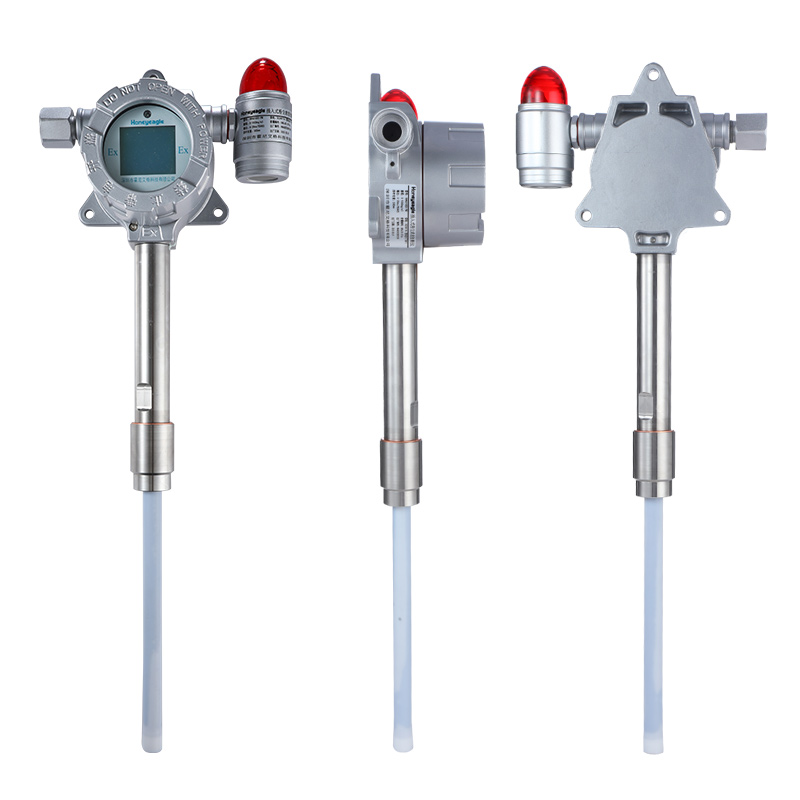

风管式粉尘传感器 | 分体式超声波流量计 | 水温计 |
系统功能
平台首页 | - | 支持查看设备总安装数量、在线数量、异常报警统计 |
账号管理 | 用户管理 | 支持自定义用户账号,不同角色分配不同账号管理 |
角色管理 | 支持自定义角色,不同角色界面显示不同,分权管理 | |
项目管理 | 项目管理 | 支持新增项目及现场并绑定管理人员,进行各区域分配管理 |
项目监控 | 支持查看各监测设备分布的区域,点击查看地图位置 | |
设备管理 | 网关管理 | 支持自定义新增网关,对现场各粉尘传感器、流量计、水压及水温计进行管理 |
传感器管理 | 支持管理不同区域的粉尘传感器、流量计、水压及水温,进行数据解析处理 | |
控制管理 | 支持新增远程控制,可以实现远程控制设备启动关闭 | |
参数管理 | 协议管理 | 支持自定义解析数据,对传感器数据进行解析 |
报警管理 | 传感器报警 | 支持传感器越限报警,后台支持历史报警数据查询导出 |
网关报警 | 支持网关离线后台报警提醒,支持历史数据查询导出 | |
统计分析 | 实时数据 | 支持实时查看各监测点位的粉尘浓度、水流速、水温及水压数据 |
历史测值 | 支持历史曲线查看各监测点位历史数据,支持对比比较监测数据,支持历史数据导出 | |
移动微信端 | - | 支持微信端查看设备接入实况图,异常报警信息及时推送 |
系统设置 | 协议管理 | 支持自定义传感器脚本协议,解析传感器采集数据,支持市面上99%的传感器接入,方便后期扩展 |
数据驾驶舱 | - | 支持实时显示设备在线状态及各点位分布情况、传感器各时段数值变化、异常报警信息统计并实时显示报警数据 |
现场管理 | 安全生产 | 展示安全生产现场下的设备信息,支持快捷新增设备,批量设置报警等功能 |
环境管理 | 展示环境管理现场下的设备信息,支持快捷新增设备,批量设置报警等功能 | |
职业健康 | 展示职业健康现场下的设备信息,支持快捷新增设备,批量设置报警等功能 | |
隐患管理 | 隐患上报 | 员工使用移动终端,随手拍摄安全隐患,支持图片上报隐患,实施将隐患通知推送给相关人员进行审核处理 |
隐患处理 | 支持线上处理,实施通知,流程提醒等功能,隐患处理全流程追踪 | |
AI行为管理 | - | 支持扩展或接入现有厂区摄像头设备,并通过AI算法将视频中人员违规行为自动分析,以图片方式生成预警 |
